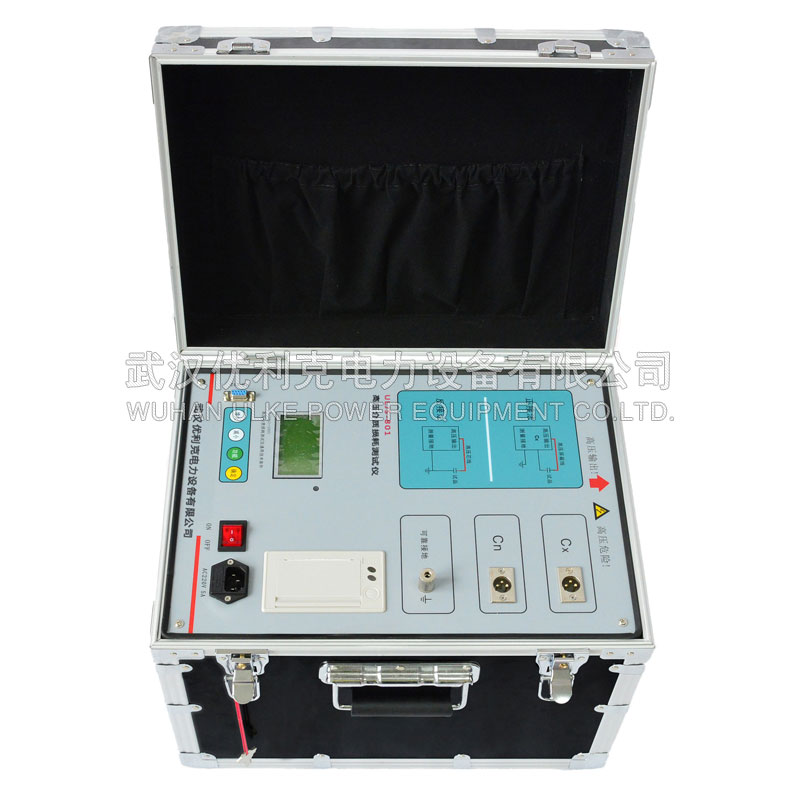

全自動抗干擾介質損耗測試儀試驗標準

　　根據Q/GDW168-2008中對變壓器繞組絕緣介質損耗因數(20℃時)的要求：

　　油浸式電力變壓器的例行試驗：

　　330KV及以上：≤0.005(注意值);220KV及以下：≤0.008(注意值)。

　　SF6氣體絕緣電力變壓器例行試驗，介質損耗因數<0.008(注意值)。

　　說明：全自動抗干擾介質損耗測試儀測量宜在頂層油溫低于50℃且高于零度時進行，測量時記錄頂層油溫和空氣相對濕度，非測量繞組及外殼接地，必要時分別測量繞組對地、被測繞組對其他繞組的絕緣介質損耗因數。測量方法可參考DL/474.3。

　　試驗注意事項

　　1) 測試應在天氣良好、試品及環(huán)境溫度不低于+5℃，溫度80%以下的條件下進行。

　　2) 必要時可對被試變壓器外瓷套表面進行清潔或干燥處理。

　　3) 測量溫度及變壓器上層油溫為準，盡量使每次測量的溫度相近。且應在變壓器上層油溫低于50℃時測量，不同油溫下的介損值應換算到同一溫度下進行比較(換算方法見結果分析)。

　　4) 當測量回路引線較長時，有可能產生較大的誤差，因此必須盡量縮短引線，必須使用屏蔽線。

　　5) 試驗時被試變壓器的每個線圈各相應短接。當線圈中有中性點引出線時，也應與三相一起短接，否則可能使測量誤差增大，甚至會使電橋不能平衡。

　　6) 現場測量存在電場和磁場干擾影響時，應采取相應的措施進行消除。

　　7) 試驗電壓的選擇。變壓器繞組額定電壓為10KV及以上者，施加電壓為10KV;繞組額定電壓為10KV以下者，施加電壓應為繞組額定電壓。

　　試驗周期

　　根據Q/GDW168-2008中變壓器例行試驗對絕緣電阻介質損耗因數基準周期的規(guī)定，本試驗應三年進行一次。

　　試驗結果分析

　　在排除外界干擾，正確地測出tgδ值后，還需對tgδ的數值進行正確分析判斷：

　　溫度對tgδ有直接的影響，影響的程度隨材料、結構的不同而異。一般情況下，tgδ是溫度的上升而增加的。現場試驗時，設備溫度是變化的，為便于比較，應將不同溫度下測得的tgδ值換算至20℃。例如，25℃時測得絕緣油的介質損失角為0.6%，查附錄B(見《高壓電氣設備試驗方法》)得25℃時的系數為0.79。因此20℃時的絕緣油介質損失角即為tgδ20=0.6×0.78=0.47%。

　　由于被試品真實的平均溫度是很難準確測定的，換算系數也不是十分符合實際，故換算后往往很大誤差。因此，應盡可能在10~30℃的溫度下進行測量。

　　當常溫下測得的tgδ較大，在高溫下tgδ又明顯增加，則應認為絕緣存在缺陷。
